电竞设备上的高质量 OLED 动画显示

关键字: 电竞设备OLED动画显示 M480 作者: 来源: 发布时间:2022-01-05 浏览:10

电竞设备上的高质量 OLED 动画显示

相较以往的传统电玩设备:一台高效能的计算机、有线或无线的键盘与鼠标,或许再加上计算机专用的游戏手柄,现今的电竞设备可说是增添了许多视觉画的元素,譬如各种炫彩的 RGB LED 灯光、同步的灯光变化等,除了在计算机外设产品上可以看到这些元素以外,甚至在计算机内部的主板或是显示适配器、内存上皆可以看到这些五光十色的酷炫效果。


今天新唐带你往下一个世代前进,除了各种 RGB 灯光变换外,额外再增加一个 2 寸的 OLED 显示屏来动态播放各种信息。

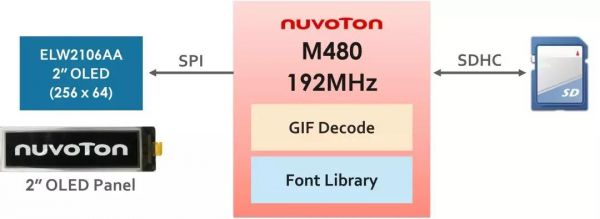

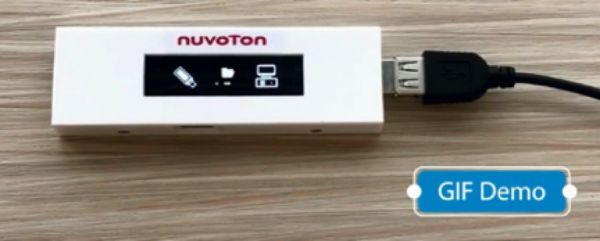

新唐这次所带来的是一个使用NuMicro M480 系列微控制器在 OLED 屏幕上显示静态与动态信息的酷炫电竞参考设计。拜新唐 NuMicro M480 系列微控制器强大的运算力所赐,在 OLED 屏幕上除了显示一般静态信息外,如环境温度、系统状态、显示适配器风扇转速等,更可以实时译码 GIF 动态影像,在 OLED 屏幕上流畅地播放动画。


这次的参考设计中还包含了 emWin GUI 数据庫,搭配易用的窗口软件,即可快速勾勒出精致的图形接口,让整体 OLED 画面看起来更专业。此外还内置字型庫用以输出高质量文字。



新唐 NuMicro M480 系列微控制器


新唐 NuMicro M480 系列微控制器基于 Arm Cortex-M4 内核,带有数字讯号处理指令 (DSP) 与浮点数运算单元 (FPU),主频最高可达 192 MHz,能够快速译码 GIF 动态影像,多达 512 KB 嵌入式闪存与 160 KB 嵌入式内存,用以储存字型库及图型缓存。




方案特色

  • 192 MHz Cortex-M4 及 DSP 与 FPU,支持高速 GIF 动态位图译码 (LZW)

  • ELW2106AA OLED 提供 256 x 64 像素以显示客制化的图形接口

  • 内建多种字型字库

编辑:zzy 最后修改时间:2022-01-05
