行车状态全都录，让你摇身一变成为爱车的医生
新唐车规应用
完全掌握爱车信息
On-Board Diagnostics (OBD) 是车上诊断系统，用以监控废气排放相关组件是否正常工作，避免引擎转不良。

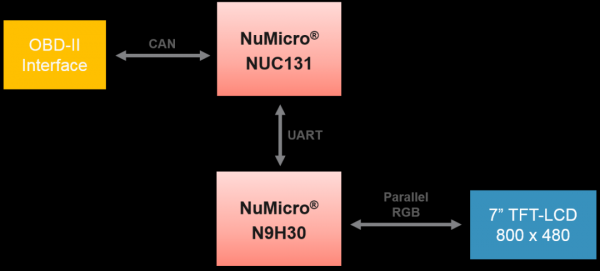

新唐提供一个完整的参考设计，包含 NuMicro NUC131 微控制器以及 N9H30 微处理器。NUC131 包含一组 CAN 总线可以收集发动机、催化转化器、颗粒捕集器、氧传感器、排放控制系统、燃油系统、EGR 等数据。N9H30 接收NUC131所搜集到的数据，显示在 7 吋 TFT-LCD 面板上。
设计特点
支持以下协议
ISO 15765-4 CAN
SAE J1850 PWM/ VPW
SAE J1939 CAN
ISO 9141-2
ISO 14230-4 KWP
显示接口支持 emWin
NuMicro NUC131 规格特点
32-bit Arm Cortex-M0
AEC-Q100 车规认证
支援 CAN 2.0 A/B (1 Mbit/s)
支持 6 路 UART 包含 LIN 以及 RS485
支持 24 路 100 MHz PWM 输出
高亢干扰：ESD HBM 8 kV、EFT 4.4 kV
支持宽电压范围：2.5V ~ 5.5V
