NuTiny-MS51FB9AE开发板
开发板介绍 | 开发板特色 | 快速指南
NuTiny- MS51FB开发板介绍
新唐 NuTiny- MS51FB 开发板由两部分组成，采用NuMicro 8051 MS51FB9AE 微控制器的主控板，与 Nu-Link-Me 除错烧录器。使用者只需使用此开发板就可以开发、刻录并验证应用程序。
NuTiny- MS51FB 的主控板带有 MS51FB9AE 所有脚位的扩展接口，还有灵活的电源供应设计，方便搭配各式接口设备进行开发。
Nu-Link-Me 刻录与除错器可透过 SWD 接口进行刻录与除错。Nu-Link-Me 支持虚拟串口功能，可输出讯息至终端机窗口。
NuTiny- MS51FB开发板特色
?使用 NuMicro? 8051 MS51FB9AE 微控制器，其功能向下兼容于:
-MS51XB9AE
-MS51XB9BE
?MS51FB9AE全脚位扩展界面
?灵活电源供应设计
-VDD 外部輸入介面
-Nu-Link-Me 的 ICE USB 连接埠
?附带 Nu-Link-Me 除错刻录器，可支持
-透过 SWD 接口进行在线刻录与除错
-虚拟串口功能
NuTiny-MS51FB9AE开发板快速指南
1.请确认计算机中至少已安装一种开发环境:
-KEIL C51或-IAR EW8051
2.请依照使用的开发环境下载及安装最新版本的 Nuvoton Nu-Link Driver，安装时请勾选并安装 Nu-Link USB Driver。
-使用 Keil C51 请安装 Nu-Link_Keil_Driver-使用 IAR EW8051 请安装Nu-Link_IAR_Driver
3.请依照使用的开发环境下载及解压缩开发板支持软件包 ( Board Support Package, BSP )。
-使用 Keil C51请下载 MS51_16KBSP_Keil
-使用 IAR EW8051请下载 ML51_Series_BSP_IAR4.硬件架设
(1) 将 Nu-Link2-Me VCOM 指拨开关的 1 及 2 切换至 ON，启动虚拟串口 ( VCOM ) 功能。

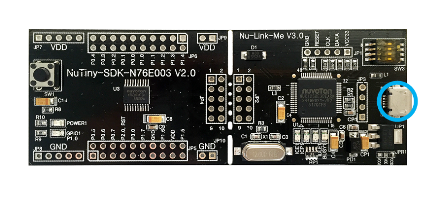

(2) 透过 USB 传输线连接开发板 ICE USB 端口与计算机端 USB 端口。

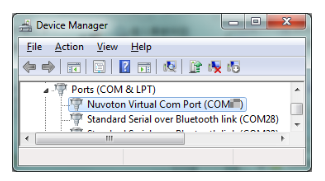

(3) 在设备管理器中找到 Nuvoton Virtual Com Port。
5.使用 Template 项目为范例，使用不同开发环境请在个别 BSP 中找到 Template 项目。
?在Keil C51下使用
-MS51_16K_ BSP_Keil_V1.XX
-SampleCode
-Template
-Project_temp
- .KEIL
?在 IAR EW8051下使用
-MS51_16K_ BSP_IAR_V1.XX
-SampleCode
-Template
-Project_temp
- .IAR6.开启与执行项目，在个别开发环境下执行项目的方式请参考使用者手册。

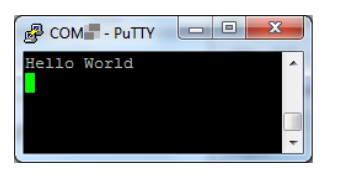

7.用户可在终端机窗口看到以下结果:
如果对上面的介绍有疑问，请与颖特新的工程师联系。
