M261SIAAE:新唐32位低功耗IoT物联网芯片

关键字: 32位低功耗芯片 物联网芯片 新唐安全芯片 作者: 来源: 发布时间:2019-06-14 浏览:4

M261SIAAE:新唐32位低功耗IoT物联网芯片

新唐科技NuMicro? M261SIAAE 是新一代 32 位低功耗微控制器产品,基于 Arm? Cortex?-M23 内核,支持 Armv8-M 指令集架构。其工作频率达 64 MHz,内嵌可支持无线更新固件技术 ( OTA ) 的双区块 ( dual bank ) 512KB Flash, 96KB SRAM,可运作于 1.8 ~ 3.6 V 工作电压和 - 40 ~ + 105 ℃ 温度范围。

低功耗和高安全性是物联网(IoT)应用的两大主要需求。NuMicro? M261SIAAE 提供多种低功耗操作模式以满足多样的运作场景,诸如掉电模式(PD)、快速唤醒掉电模式(FWPD)、低漏电掉电模式(LLPD)、超低漏电掉电模式(ULLPD)、待机掉电模式(SPD)和深度掉电模式(DPD)。 NuMicro? M261SIAAE 亦整合了具有独立的 RTC 电源 VBAT引脚以实现主电源关闭而单独供电 VBAT的低功耗操作模式。NuMicro? M261SIAAE 的耗电流,正常运行模式下约为 97 μA / MHz(LDO 模式)和 45 μA / MHz(DC-DC 模式),待机掉电模式下约为 2.8 μA,深度掉电模式下的耗电流则小于 2 μA。NuMicro? M261KIAAE 因其低功耗、宽工作电压和待机模式下快速唤醒等特征,使其特别适合于电池供电的物联网应用。

NuMicro? M261SIAAE 透过在微控制器中创建可信任的执行系统,进而为系统开发人员提供安全开机的功能。安全开机是一连串透过验证每一个软件身份及其完整性的流程。安全开机可以确保装置完全依照原始开发者所信任的软件所启动。当微控制器开机时,韧体会去检查开机程序代码的数字签名,若数字签名是正确的,则进入正常启动程序,由操作系统接续后续流程。反之,则系统会停止运行。

NuMicro? M261SIAAE 内建 4 个区域可编程的 eXecute-Only-Memory ( XOM ) 以保护关键程序代码。其 AES 256 / 192 / 128 硬件加速器和随机数生成器 ( True Random Number Generator,TRNG ) 可用来实现数据加密功能。1 个 Tamper 引脚则用来避免黑客的恶意破坏。佐以 96 位芯片唯一序号 ( Unique Identification, UID ) 及 128 位唯一客户序号 ( Unique Customer Identification, UCID ) 的采用,可以大幅提升产品的安全性。

NuMicro? M261SIAAE 整合可变电压接口 ( Voltage Adjustable Interface,VAI ),可支持 6 个脚位,能够提供 1.8 ~ 3.6 V 的第二组通讯接口电压,与周边组件相连接时无需添加电压准位转换器。

NuMicro? M261SIAAE 整合了一组符合 SD 2.0 储存卡标准规范的 SDHC 接口。其传输速率在 3.3 V 和 50 MHz 操作环境下可达 200 Mbps,并内建 Scatter-Gather 功能的 DMA 以加速在系统内存与 SD / SDHC / SDIO 储存卡之间的数据传输速率。

NuMicro? M261SIAAE 支持丰富的周边接口,如看门狗定时器、RTC、PDMA、EBI ( 外扩接口 )、LPUART、USCI ( 通用串行接口 )、QSPI、SPI/I2S、I2C、ISO-7816-3、GPIOs 和 24 通道 PWM,可轻松连接更多的扩展模块与实现灯光控制功能。另 NuMicro? M261SIAAE 亦整合高性能模拟周边电路,包含 16 通道 12 位 3.76 MSPS 采样率 ADC、12 位 1 MSPS采样率 DAC、模拟比较器 ( ACMP )、温度检测传感器、低电压重设 ( LVR ) 和欠压检测 ( BOD ),可提升产品性能、降低外部周边组件的采用并缩小终端产品尺寸。

NuMicro? M261SIAAE 封装型式为 LQFP64 ( 7 mm x 7 mm )。同封装型式的脚位兼容让用户能够弹性地优化产品规格与效能。

新唐 M261 / M262 / M263 NuMaker-PFM 评估板 ( NK-M263KI ) 和 Nu-Link 除错器为产品评估与开发的利器。并且支持第三方提供的 IDE,如 Keil MDK、IAR EWARM 和带 GNU GCC 编译程序的 NuEclipse IDE。

目标应用:

  • 智能家居 / 智能家电 / 智能门锁
  • 工业控制 / 工业自动化
  • 智能城市 / 安全报警系统
  • 低功耗物联网装置 / 无线感测节点装置 / 通讯模块
  • 电子支付
  • 手持式无线资料收集器
  • 手持式医疗量测装置

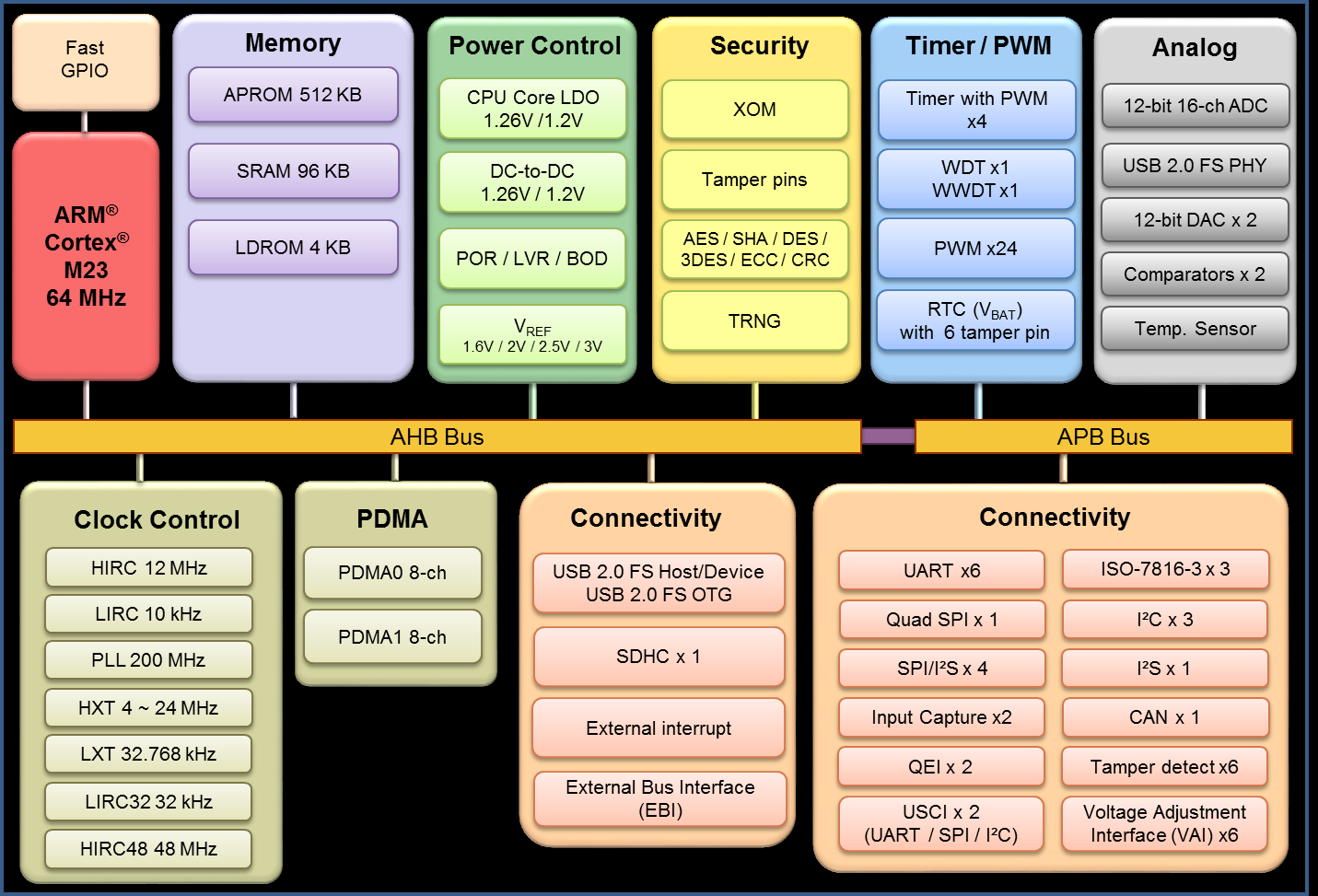

关键特性:

? 操作特性
- 工作电压 : 1.8 ~ 3.6 V
- 工作温度 : - 40 ~ + 105 °C
? 內核
- Arm? Cortex?-M23 微控制器,Armv8-M 指令集架构,工作频率 64 MHz
- 32 位硬件乘法器 / 除法器
? 記憶體
- 512 KB Flash,双区块,支持 OTA 韧体更新
- 96 KB SRAM
- 4 KB LDROM
- 支持 4 个区域 eXecute-Only-Memory ( XOM )
- 支持安全开机 ( Trusted Boot )
? 时钟控制
- 外部高速晶振 4 ~ 24 MHz 或外部时钟讯号输入 ( HXT )
- 外部低速晶振 32.768 kHz 或外部时钟讯号输入 ( LXT )
- 内部 12 MHz 高精度高速 RC 振荡器 ( HIRC ),Auto-trim 后可达 ± 0.25 % 误差
- 内部 48 MHz 高精度高速 RC 振荡器 ( HIRC48 ),Auto-trim 后可达 ± 0.25 % 误差
- 内部 10 kHz 低速 RC 振荡器 ( LIRC )
- 内部 32 kHz 低速 RC 振荡器 ( LIRC32 )
? 电源管理
- 内建 LDO 和 DC-DC 转换器
- 支持 0.9 V / 1.2 V 核心电压
- 支持多种操作模式,诸如掉电模式(PD)、待机掉电模式(SPD)、低漏电掉电模式(LLPD)、超低漏电掉电模式(ULLPD)、快速唤醒掉电模式(FWPD)和深度掉电模式(DPD)
- 支持独立的 RTC 电源 VBAT脚位
? 低操作电流
- 运行模式 97 μA / MHz ( LDO ) 和 45 μA / MHz ( DC-DC )
- 待机掉电模式(SPD) 2.8 μA
- 深度掉电模式低于 2 μA
? 实时时钟 ( RTC )
- 内建可透过 Tamper 引脚清除的 80 字节寄存器
- 最多支持 1 个 Tamper 引脚
? 定时器
- 最多 4 组 32 位定时器
?

直接内存访问 (PDMA)

- 支持 16 通道直接内存访问 ( PDMA )
? PWM
- 支持 24 通道 PWM
- 支持触发 ADC / DAC
- 支持 PWM 输出 / 捕获输入通道的独立模式
- 支持 3 对互补式 PWM 输出
? 模拟
- 支持最多 16 通道 12 位 3.76 MSPS 采样率模拟转数字转换器 ( ADC )
- 支持最多 2 个比较器 ( ACMP )
- 支持最多 2 组高达 12 位 1 MSPS 电压式数字转模拟转换器 ( DAC )
- 支持内部参考电压或外部参考电压引脚: 1.6 V, 2.0 V, 2.5 V 和 3.0 V
? 通讯接口
- 支持 6 组 LPUART 接口
- 支持 3 组 I2C 接口
- 支持 1 组 QSPI 接口
- 支持 4 组 SPI / I2S 接口
- 支持 3 组 ISO-7816-3 接口
- 支持 2 组 USCI ( 可配置为 UART, SPI 或 I2C )
支持 1 组 SDHC2.0 接口
- 16 / 8-bits 外扩接口 ( EBI )
? 电压可调接口 ( Voltage Adjustable Interface )
- 透过输入电压至 VDDIO管脚,可支持 1.8 ~ 3.6 V 第二组接口电压,最多支持 6 个引脚
? 软硬件开发环境
- 支持 Arm? Keil MDK and IAR EWARM IDE 除错工具
- 支持具有 NuEclipse IDE 的免费 GNU 编译程序
- 透过 Nu-Link 调试器来支持 ICP 功能以更新程序代码
- 可藉由 PinView 工具实时监控所有引脚状态
- 可使用 PinConfigure 工具来分配引脚,初始生成程序代码,并产出 OrCAD / Protel 适用的部件
- 可透过 ClockConfigure 工具来生成系统时钟设定的初始程序代码
? 96 位唯一标识符 ( UID )
? 128 位唯一客户标识符 ( UCID )
? 封装
- LQFP64 ( 7 mm x 7 mm )
