M031KG8AE(含参数与中文资料)

关键字:新唐单片机 nuvoton单片机 32位单片机 作者: 来源: 发布时间:2021-04-06  浏览:3

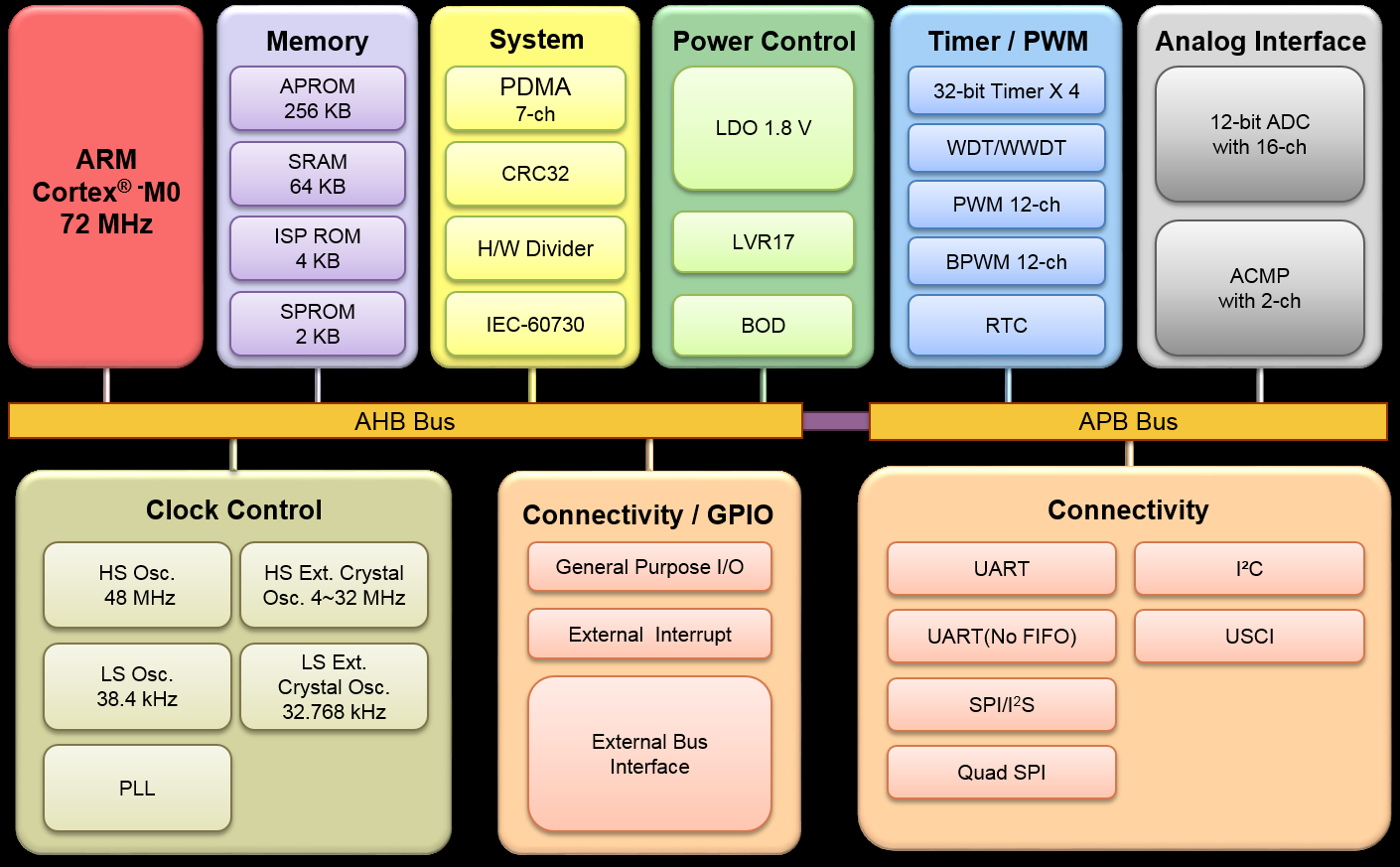

M031KG8AE框图

M031KG8AE 是基于 Arm® Cortex®-M0 内核的低工作电压微控制器,具有 32 位硬件乘法器/除法器。运行频率高达 72 MHz ,工作电压为 1.8 ~ 3.6 V,配备256 KB Flash 和 64 KB SRAM 。

凭借其特殊设计的性能,如 2 MSPS ADC ,144 MHz PWM ,24 MHz SPI ,7.2 MHz UART 。可应用于工业控制和消费类应用,让电压、电流和传感器数据可快速和精确的转换,并快速响应和控制外部模块,例如来自电机控制或传感设备的电流或电压反馈。

M031KG8AE` 还提供大量外设,包括 2 组通用串行控制接口 ( USCI ) , 6 组 UART ,1 组 Q SPI ,1 组 SPI / I2S,2 组 I2C ,16 路 12 位 ADC ,24 路 16 位 PWM 等,可满足各种应用需求。它可在 - 40 ℃ ~ + 105 ℃ 的宽温度范围内工作。全系列相同封装Pin to Pin兼容。

应用领域 :

  • 激光测距仪
  • 空气检测器/清洁器
  • 液晶面板控制器
  • 微型打印机
  • WPC无线充电器



关键特性:

  • 在线系统更新 ISP ( In-System Programming )
  • 在线电路更新 ICP ( In-Circuit Programming )
  • 在线应用程序更新 IAP ( In-Application Programming )
运作特性
 -工作电压: 1.8 V至 3.6 V
 -工作温度: - 40 ℃ 至 105 ℃
 -EFT 4.4 kV
 -ESD HBM 5 kV

内核 ( Core )
 -Arm® Cortex®-M0,工作频率可达 72 MHz
 -32-bit 硬件乘法/除法器

内存 ( Memory )
 -256 KB Flash
 -64 KB SRAM
 -4 KB ISP ROM
 -2048 Bytes SPROM ( Security Protection ROM )
 -

支持程序更新方式:


时钟控制 ( Clock control )
 -外部 4 ~ 32 MHz 高速晶振
 -外部 32.768 KHz低速晶振
 -内部 48 MHz 高速震荡器 ( HIRC48 ) 全温误差 2 %
 -内部 38.4 KHz 低速晶振 ( LIRC )
 -内部 PLL 可达 144 MHz

定时器 ( Timers )
 -4 个 32 位定时器
 -1 个 24 位倒数 SysTick 定时器


脉波宽度调变 ( PWM )
 -24 路 144 MHz 的 16 位 PWM

模拟 ( ADC )
 -16 信道转换速率可达 2 MSPS的 12 位 ADC
 -支持两个模拟比较器

直接内存访问 ( PDMA )
 -7 通道直接内存访问 ( PDMA )

循环冗余校验 ( CRC )
 -CRC-CCITT, CRC-8, CRC-16 和 CRC-32

通讯接口 ( Connectivity )
 -2组USCI 可设为 UART 、 SPI 、 I2C
 -6组7.2 MHz UART
 -1组 Q SPI
 -1组高速 24 MHz SPI /I2S
 -2组高速 1 MHz I2C
 -支持16/8位外扩接口 ( EBI ) ,最大外部地址空间为1 Mbytes
 -111 GPIO ( 模拟脚位外,允许 5 V I / O )

96位唯一标识符 ( UID )

128位唯一客户标识符 ( UCID )

封装
