概述：
SGM3803是一个恒定的频率，电流模式，同步升压开关稳压器与200mA负电荷泵逆变器产生一个不受管制的输入电压范围为1.4V至5.5V的负输出电压。该设备通常用于从电池产生+5V和-5V。
高开关频率使电感和电容的尺寸最小化。该器件只需要三个外部电容器的一个完整的DC/DC电荷泵逆变器。集成功率MOSFET和升压DC/DC的内部补偿使SGM3803易于使用，并针对紧凑型解决方案进行了优化。
SGM3803负电荷泵逆变器能够提供200mA的输出电流。在较宽的输出电流范围内，典型的转换效率超过80%SGM3803升压DC/DC在轻负载时进入省电模式，以保持高效率。防振铃控制电路通过在不连续模式下阴尼电感来减少对EMI的关注。SGM3803 Boost DC/DC提供真正的输出断开，从而允许VouT1在关机期间达到零伏特，而无需从输入源中提取任何电流。SGM3803支持1.8V的控制逻辑。BoostDC/DC的输出电压可由外部电限分配器编程。BoostDC/DC和负电荷泵逆变器具有独立的使能控制。
该器件采用TDFN-3x3-12L封装。工作环境温度范围为-40°℃至+85℃。

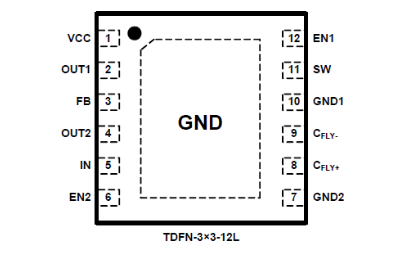

引脚配置：
特征：
升压型直流/直流
●输入电压范围:2.7伏至5.5伏
●高达5.2V可调输出电压
●输出电压钳位:6V
●效率达90%的同步升压转换器
●静态电流:30uA(典型值)
●小于1uA的关断电流
●采用省电模式(PSM)提高轻载效率
●关机期间断开负载
●低反向漏电流当VoUT1>Vcc时
●用于控制的EN1引脚上的1.8V逻辑
●过温保护器
负电荷泵逆变器
●输入电压范围:1.4V至5.5V
●200mA输出电流能力
●只有三个小2.2uF至47yF陶瓷电容器是必需的
●工作状态下的低静态电流:15亳安(典型值)
●开关频率:950kHz(典型值)
●用于控制的EN2引脚上的1.8V逻辑
●集成有源肖特基二极管启动到负载
应用：
单芯锂电池供电产品
便携式音频播放器
蜂窝电话
个人医疗产品
