电源控制在现代电子设备中起着至关重要的作用。而3842电源芯片作为一种常用的控制芯片，广泛应用于开关电源控制电路中。了解其工作原理对于理解电源控制的原理和应用至关重要。
基本工作原理
3842电源芯片是一种基于PWM（脉宽调制）控制的集成电路。它的主要功能是根据输入信号控制开关管的导通和截止，以实现电源输出的稳定和高效。
1.输入电压检测： 3842电源芯片首先对输入电压进行检测，以确保输入电压在正常范围内。如果输入电压过高或过低，芯片将自动停止工作，以避免损坏其他电路。
2.参考电压生成： 3842电源芯片内部有一个稳定的参考电压源，它用来与反馈信号进行比较，以控制输出电压的稳定性。参考电压的稳定性对于保证电源输出的准确性和稳定性非常重要。
3.脉宽调制： 3842电源芯片通过脉宽调制技术来控制开关管的导通和截止时间，以调节输出电压。当反馈信号与参考电压进行比较后，芯片会根据比较结果调整开关管的导通时间，以使输出电压达到设定值。
4.电流限制： 3842电源芯片还具有电流限制功能，以保护开关管和其他电路不受过载的影响。当输出电流超过设定值时，芯片会自动调整开关管的导通时间，以限制输出电流。
3845电源管理芯片引脚定义
3842电源芯片是PWM控制器，目前这款芯片根据用途不同分为离线AC转DC和DC转DC两种类型，由于其出色的性能被广泛应用在：离线电源转换器、DC-DC转换器、DVD/STB 电源 · 电源适配器、CRT显示器电源、电动车充电器等。384x系列芯片封装以SOIC8、DIP8、PDIP8、SOIC14、CFP8等封装形式 ，3842的话主要还是8pin引脚的芯片。

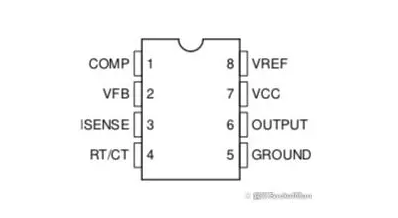

如上所示，引脚按顺序分别为COMP、VFB、ISENSE、RT/CT、GROUND、OUTPUT、VCC、VREF。
COMP为英文compensation的缩写，是补偿的意思，主要作用是：误差放大器输出，用于环路补偿。
VFB为Voltage Feedback的缩写，是电压反馈的意思，主要作用是：误差放大器的反相输入。 它通常通过电阻分压器连接到开关电源输出端。通过采样输出端的数据与基准做对比，从而由误差放大器来调整输出脉宽，进而达到控制电压或者电流的目的。
ISENSE为电流的采样端口，此输入的信号是一个电压正比于电感电流接的信号，PWM使用此信号来中止输出开关的导通；
RT/CT是内部振荡器的定时端，通过将电阻 RT 连接至 Vref 以及电容 CT 连接至地，通过阻容元器件的参数来实现晶振的频率大小。
Ground是接地，我们通常成为GND，其作用是电源接地等用途。
Output是驱动外部MOSFET功率器件栅极的输出端， 通过这个信号能控制外部功率器件的开和关。
VCC为主电源输入，用于提供该芯片运行的电源。
Vref为该芯片的基准电压输出端，通过这个信号管理电阻 RT 向电容 CT 提供电流。
这款芯片参数大致如下：
Vcc的电压在低阻抗的情况下最大值是30V，VVFB and VISENSE在-0.3~6.3V之间，IOUTPUT即驱动电流在±1A，ICOMP最大值在10mA，3842的应用场景在0~70℃。
