最新低功耗LCD微控制器内建电容式触控 - 应用于输液泵及多样面板方案

作者: 来源: 发布时间:2021-12-27 浏览:0

Cortex-M23 內核

NuMicro M256 系列

IC 特点

M256 系列是 32 位低功耗微控制器产品内建 LCD 驱动以及电容式触控,基于 M23 内核支持 Armv8-M 指令集架构,工作频率为 48 MHz,内建 128 KB Flash 及 16 KB SRAM,运作在 1.75V 至 5.5V 宽工作电压和 -40℃ 至 105℃ 的工业温度范围。

M256 系列内建 8 x 28, 6 x 30, 4 x 32, 8 x 44, 6 x 46, 4 x 48 COM/SEG 驱动控制器,具备电荷泵以及内部电阻分压驱动 LCD 方式,电荷泵用以确保电池电压降低的情况下 MCU 仍能使 LCD 对比度保持一致,并能支持 3V 至 5V 的 LCD 玻璃;内建触控按键侦测电路,增加可调配参数有利于 Touch key 算法的执行效率,提供高达 16 信道独立按键,并具备低功耗、防水以及高抗干扰的特色。

M256 系列支持丰富的周边界面,如定时器、看门狗定时器、5 路 PDMA、3 组 UART、1 组 I2C、1 组 SPI/I2S、1 组 USCI (通用串行接口)与 6 路 16 位 PWM。整合高性能模拟周边电路,包含 16 信道 12 位 730 kSPS 采样率 ADC、两组模拟比较器 (ACMP)、温度检测传感器来降低外部周边组件的采用并缩小终端产品尺寸,并提供多种封装。

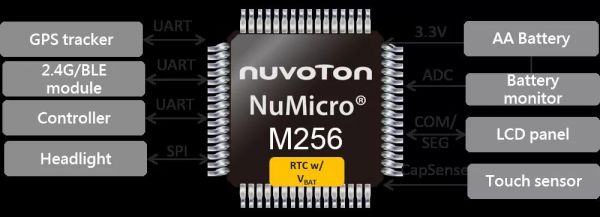

电动自行车面板

应用场景

  • 触摸按键通过IEC 61000-4-6 10V动态电流测试

  • 电池供电、MCU平均耗电: <3uA 以供鋰电池超过30小时以上续航力

  • RTC提供休眠时间纪录时间功能

  • LCD内建电荷泵驱动使得户外显示效果佳


电容式触控感测

结构

  • 最外层为一薄薄的二氧化硅硬化处理层

  • 第二层为 ITO,在玻璃表面建立一均匀电场

  • 最下层的 ITO 作用为遮蔽功能,以降低干扰

工作原理

  • 利用感应人体微弱电流的方式,可令电场引发电流

  • 电容式触控面板已由在ITO铟锡氧化物玻璃上加工形成触控传感器,当手指碰触屏幕时,ITO Pattern及控制IC便会立即感测到电容的变化,并且藉由感测点的电容强弱,计算出触控点的位置

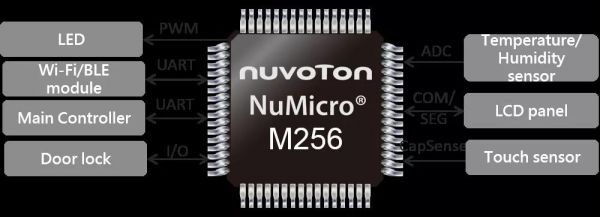

洗衣机控制面板

应用场景

  • 支持高达16通路触控按键

  • 触摸按键通过IEC 61000-4-6 10V动态电流测试

  • 触摸按键防水功能佳

  • LCD具备buffer驱动电流功能

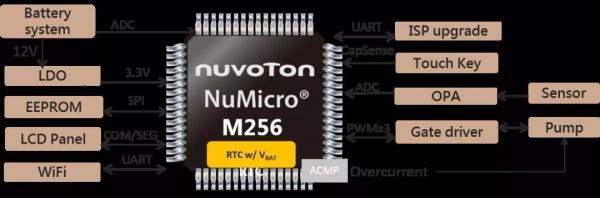

输液泵

应用场景

  • PWM用来控制三相电机,使帮浦按照一定顺序和运动规律上下往复运动

  • 6路以上12-bit ADC 连接多种传感器: 红外滴数传感器(控制流速/流量)、压力传感器(堵塞检测)、超声波气泡传感器

  • 内建LCD驱动与触控按纽

  • 当帮浦异常内建的ACMP及时切断输液通路

  • 当AC断电时内建RTC具备独立VBAT引脚做数据保持

  • 提供高达7路串口用来实现智能医疗云端管理
