航顺芯片HK32F030/HK32F103开发板使用说明(二)

关键字: 航顺芯片 HK32F030 HK32F103 开发板 使用说明 作者: 来源: 发布时间:2022-08-12 浏览:43

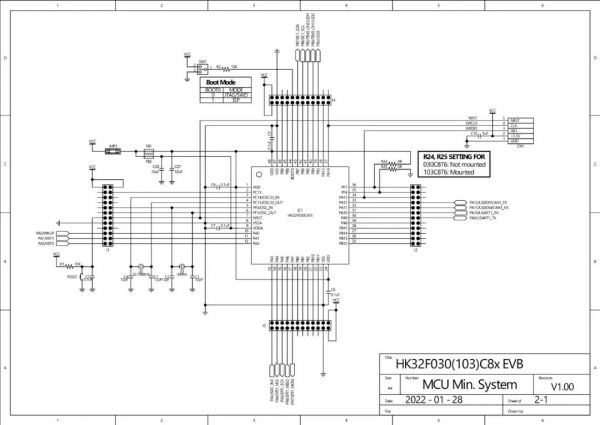

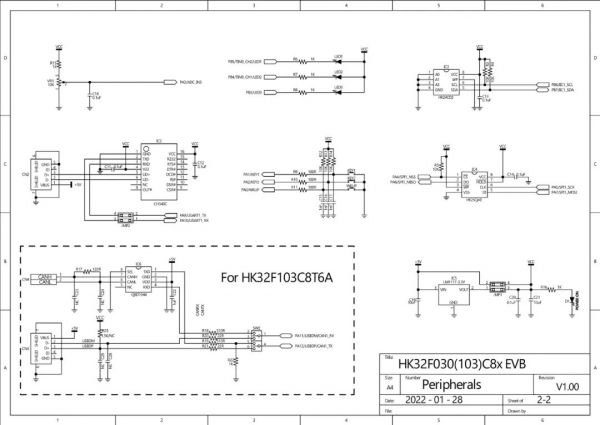

原理图:

HK32F030/HK32F103开发板使用说明

HK32F030/HK32F103开发板使用说明

HK32F030/HK32F103开发板使用说明

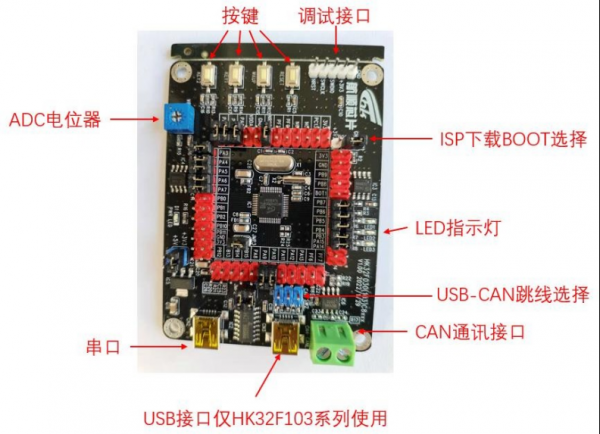

使用注意事项:

1、调试接口CN1

2、芯片所有IO口都单独引,与EEPROM、FLASH、CH340、QBD1044等外设相连的IO口在测试时需要用跳线帽短接。

3、JMP1跳线选择片的工电压是3.3V还是5V。

4、JMP2跳线串口TX、RX的接短接帽接同时IO口、PA9、PA10也要短接串口才能收发数据。

5、JMP3跳线片HK32F030C8T6的工作压短接帽

6、SW1BOOT0电平选,调试时接到GND,通过ISP下载时接到3.3V。

7、EEPROM对应IOPB6、PB7试时需要IO口短接。

8、LED1、LED2、LED3对应IOLB5、PB4PB3调试时需要IO短接。

9、RESET对应NRST短接连接到复位按键。

10、按键WKUP、KEY1、KEY2对应的IO口是PA0、PA1、PA2调试时需要将IO口短接。

11、SPI FLASH的CS、SCK、MISO、MOSI对应的IO口是PB4、PB5、PB6、PB7调试时需要将IO口短接。

12、VR1电位器对应ADC的IO口是PA3调试时需要将IO口短接。

13、SW1是ISP下载BOOT选择接口。

14、SW2是USB与CAN选择接口。跳线帽短接到USB端PA11\PA12连接到USB接口,跳线帽短接到CAN端PA11\PA12连接到CAN接口。
