航顺实验板测试HK32F030M单片机的所有外设功能

关键字: 航顺 实验板 HK32F030M 单片机 外设功能 作者: 来源: 发布时间:2022-08-16 浏览:8
简介:用于测试HK32F030M单片机的所有外设功能

开源协议: CC-BY 3.0

描述
功能描述:


以HK32F030M单片机为核心,测试此单片机外设,并可以做为HK32F030M的开发板使用,功能特色


1. 板子采用模块化设计,所有模块全部独立,用杜邦线连接,可实验AF配置


2. 核心板采用3排针输出,2排可以连接外设,1排可以接示波器用


3. 6组LED,可以实验普通IO口,也可以作为6路PWM输出呼吸灯效果


4. W25采用4M芯片,刚好可以装下一个BAD appeal动画,采用SPI接口


5. 4个按键,可以实验查询按键与中断按键


6. 无源蜂鸣器,可以实验芯片的BEEP功能,也可以实验TIM定时输出的方波,可以做音乐播放


7. usb转串口,可以做为电源输入,也可以实验pc与单片机的串口实验


8. I2C接口的OLED12864,可以实验I2C接口,也可以做为其他项目的参数显示


9. 2路ADC输入,用VR1,VR2调节,可以实验ADC的普通采样,扫描采样

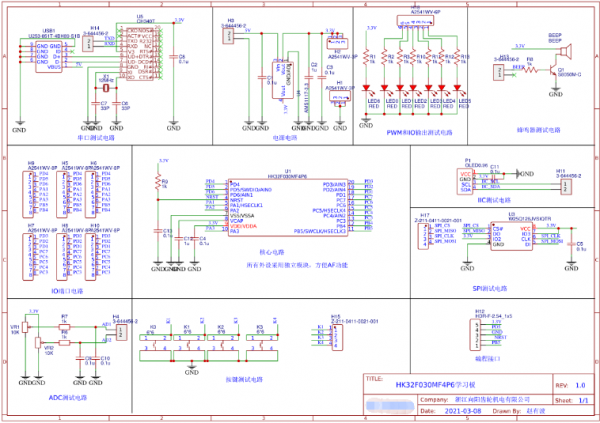

设计原理图

设计原理图

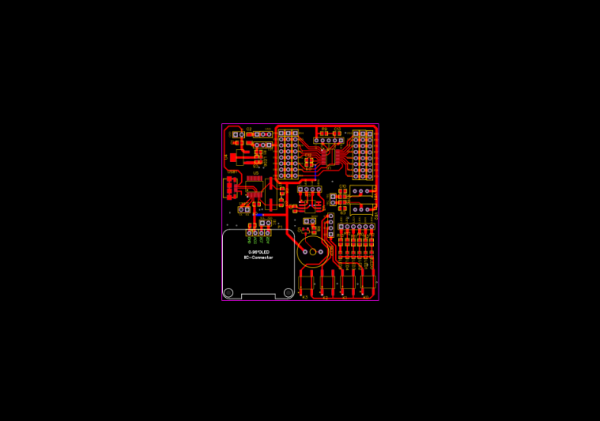

pcb

pcb
