航顺芯片HK32F103xC/D/E的ADC常规和注入通道同时触发时的处理机制
HK32F103x/C/D/E是航顺芯片推出的中大容量系列MCU。作为32位MCU常用ADC模块，在各类产品中有诸多应用，如节省I/O引脚的按键检测应用、各类传感器，（光传感器、湿度传感器、温度传感器等）把各种各样的模拟信号转换为电压、电流信号，ADC模块通过对该电压、电流信号的精确测量，实现MCU对外部世界的精确感知，从而实现对应用的精准控制。
HK32F103x/C/D/E的ADC的功能描述：12位ADC是一种逐次逼近型模拟数字转换器。它有多达18个通道，可测量16个外部和2个内部信号源。各通道的A/D转换可以单次、连续扫描或间断模式执行。ADC的结果可以以左对齐或右对齐的方式存储在16位数据寄存器中。
模拟看门狗特性允许应用程序检测输入电压是否超出用户定义的高/低阀值。
ADC的输入时钟不得超过14MHz，它是由PCLK2经分频产生。
HK32F103x/C/D/E的ADC的主要特征：
● 12位分辨率
● 转换结束、注入转换结束和发生模拟看门狗事件时产生中断
● 单次和连续转换模式
● 从通道 0 到通道 n 的自动扫描模式
● 自校准
● 带内嵌数据一致性的数据对齐
● 采样间隔可以按通道分别编程
● 规则转换和注入转换均有外部触发选项
● 间断模式
● 双重模式(带2个或以上ADC的器件)
● ADC转换时间：
HK32F103xx 增强型产品：时钟为56MHz时为1μs(时钟为 72MHz 为 1.17μs)
● ADC供电要求：2V 到 5.5V
● ADC输入范围：VREF- ≤ VIN ≤ VREF+
注意：如果有 VREF-引脚(取决于封装)，必须和 VSSA 相连接
HK32F103x/C/D/E的ADC的通道选择：
有16路复用通道。可以把转换分为两组：规则组和注入组。在任意多个通道上以任意顺序进行的一系列转换构成成组转换。例如，可以按如下顺序完成转换：通道3、通道8、通道2、通道2、通道0、通道2、通道2、通道15。
● 规则组
由多达16个转换组成。规则通道和它们的转换顺序在ADC_SQRx 寄存器中选择。规则组中转换的总数应写入ADC_SQR1寄存器的L[3:0]位中。
● 注入组
由多达4个转换组成。注入通道和它们的转换顺序在ADC_JSQR寄存器中选择。注入组里的转换总数目应写入ADC_JSQR寄存器的L[1:0]位中。
如果ADC_SQRx或ADC_JSQR寄存器在转换期间被更改，当前的转换被清除，一个新的启动脉冲将发送到ADC以转换新选择的组。
温度传感器/ VREFINT 内部通道
温度传感器和通道ADC1_IN16相连接，内部参照电压VREFINT和ADC1_IN17相连接。可以按注入或规则通道对这两个内部通道进行转换。
注意：温度传感器和VREFINT只能出现在主 ADC1 中。
HK32F103x/C/D/E在ADC使用过程中需要注意的地方：
问题描述：

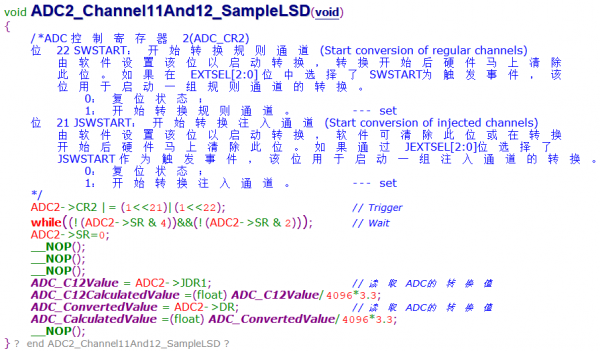

当ADC的工作模式为规则通道和注入通道结合采样的时候，他们要同时触发采样，也就是触发采样的信号是同时刻发生的时候，HK32F103 的规则通道采样触发信号会被忽略，而S**T 芯片在这种情况下会先触发注入通道、然后触发规则通道工作。以下是Fail的情况示例：
如上同时设置寄存器ADC2->CR2的位21和位22，即同时触发规则通道和注入通道的采样， 规则通道采样触发信号会被忽略。
根本原因：
在这种情况转换触发机制不同。
解决方案：

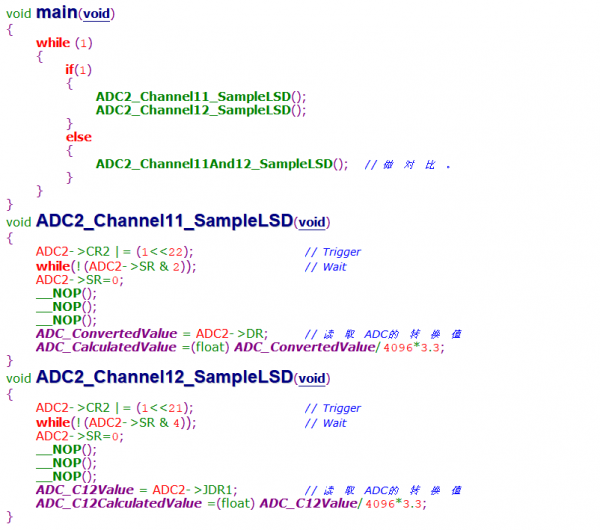

调整软件使触发信号不在同一时刻触发（同 1 个时钟周期）。以下为解决方案示例：
即分时触发以进行采样，保证不在同一时刻触发即可。
