英飞凌igbt模块型号含义 英飞凌igbt模块命名规则

英飞凌igbt模块 igbt模块型号 igbt命名规则

英飞凌(Infineon)作为半导体领域的重要巨头,其IGBT模块以其高性能、高可靠性和广泛应用而闻名于世。颖特新将深入解析英飞凌IGBT模块的型号含义,揭示各个型号背后所代表的功能和特点。

英飞凌igbt模块型号含义

型号结构: 英飞凌IGBT模块的型号通常由一系列字母和数字组成。下面以一个示例型号"FF600R12KT4"为例进行解析:

FF:产品系列标识,代表Fast IGBT(快速IGBT)系列。

600:额定电流(Current Rating)的第一个数字,表示模块的额定电流容量为600A。

R:内部结构标识,代表Resistor (电阻)。它指示模块内部是否集成了额外的电阻来提供特定的保护功能。

12:电压等级(Voltage Rating)的第一个数字,表示模块的额定电压等级为1200V。

KT:功能标识,代表Key Technology(关键技术)。这个标识可能指示模块采用了特定的技术或具备了特殊的功能。

英飞凌igbt模块命名规则

IGBT单管以时间为界,有两套体系

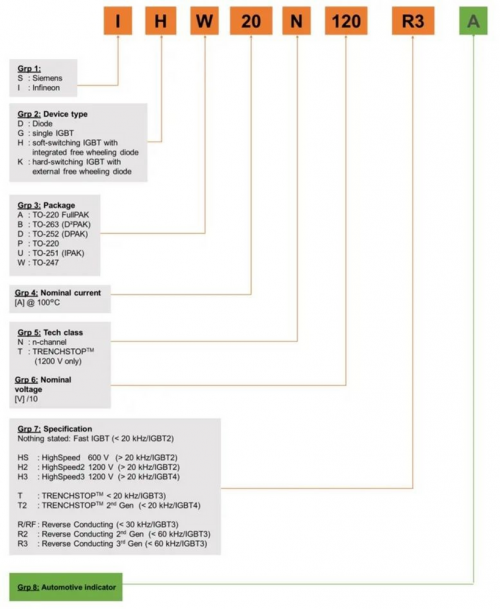

对于2013年3月份之前release的器件,命名规则如下图。主要传达的信息有:芯片种类(是否有续流二极管)+封装形式+电流等级+电压等级+芯片类型+是否车规级芯片:

英飞凌igbt模块

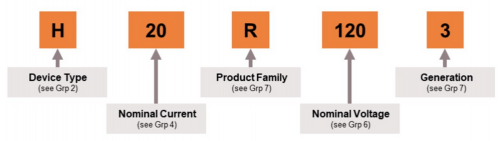

单管塑封壳上面都会有激光打标,这可以说是料号的“昵称“——用更少的字母,表达了丰富的特性。例如对于IHW20N120R3这颗器件,它的封装上的标志是H20R1203,各数位含义和料号的命名规则相同,如下图:

英飞凌igbt模块

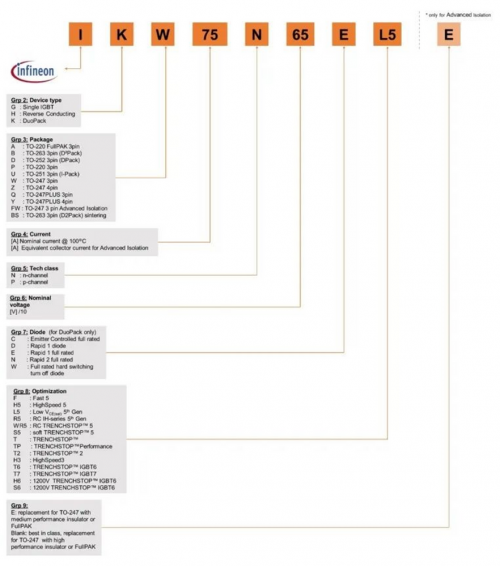

对于2013年3月之后release的器件,它的命名规则稍有不同。

1.首先,封装形式更加丰富了,从6种拓展到了11种,新增封装类型包括:TO247-4pin,TO247plus -3pin/4pin,高级绝缘的TO247 3pin,以及使用烧结技术的TO263 3pin。由于新型封装形式层出不穷,表示封装的第3数位还会继续拓展,不断更新。

2.第7数位表示了反并联二极管的类型(EmCon, rapid1, rapid2),以及其电流等级是否和IGBT相同,如相同,则标为full rated。第8数位代表了IGBT类型,可以看到这套命名规则里的IGBT芯片类型,可比上一代多多啦,从TRENCHSTOP? 2到最新的TRENCHSTOP? 7应有尽有。

3.在高级绝缘TO247 3pin产品最后一位,可能还会有一个字母E,这个字母E代表最具性价比的高级绝缘方案。如果缺省,则默认为性能最优的高级绝缘方案。

英飞凌igbt模块

激光打标规则和上一代也有很大变化,值得注意的是两点:

英飞凌igbt模块
1.电压等级(第三数位)不再给出数字,而以字母替代。字母和电压的对应规则如表1。你说看起来好像没什么规律呢?是的,考验记忆力的时候到了。。。

英飞凌igbt模块

2.激光打标第四数位上给出了二极管信息(是否是全电流二极管),其规则同上图中料号的命名规则group 7。

英飞凌IGBT模块通过其型号含义传达了多样化的功能和特点。快速IGBT技术、额定电流和电压等级、内置电阻和关键技术是其中的重要指标。了解这些型号含义,并根据不同行业的需求选择合适的模块,将能够利用英飞凌IGBT模块的高性能、高可靠性和广泛应用优势,实现各种领域的电力控制和转换需求。无论是工业自动化、可再生能源、交通运输、铁路和轨道交通,还是医疗设备,英飞凌IGBT模块都扮演着重要角色,并持续推动着行业的创新与发展。
