新唐NUC1262SE4AE单片机
新唐科技NUC1262SE4AE 为 M23内核 32 位单片机，内建 LED 灯条控制接口 (LED Light Strip Interface, LLSI) 以及 USB2.0 全速装置，使用内置48 MHz 高精度高速RC振荡器，支持 USB 传输，无须外挂晶体(Crystal-less)。此系列基于 Arm Cortex-M23 内核，支持 Armv8-M 指令集架构并自带除法器，工作频率高达 72 MHz，内建高达 128 KB Flash 及高达 20 KB SRAM，运作在 2.5V 至 5.5V 宽工作电压和 -40℃ 至 105℃ 的工业温度范围。
NUC1262SE4AE 内建高达 10 路 LED 灯条控制接口 (LED Light Strip Interface, LLSI)；提供高达 24 路 PWM，运行速度最高达72 MHz，可提供高精准度控制；内建多达 9 路 50 mA sink current，可驱动高亮度 LED。
NUC1262SE4AE 支持无须外挂晶振的 USB 2.0 全速装置接口，可以 USB 指令进行灯光控制。此外，NUC1262 系列内建 2 KB SPROM (Security Protection ROM)，提供一个独立的安全加密区域，以保护开发者的知识产权。NUC1262 系列可广泛应用于工业控制、灯光控制、电竞灯光控制、电竞键盘/鼠标、家电相关应用。
NUC1262SE4AE 支持丰富的周边接口，除了高达 10 路 LED 灯条控制接口 (LLSI) 与 24 路 16 位 PWM、支持高达 9 路 50 mA high sink current 脚位，与支持无需外挂晶振设计之 USB 2.0 全速装置外，另有定时器、看门狗定时器、高达十组的 PDMA、两组 UART、两组 I2C、两组 SPI/I2S。并包含 8 通道 12 位 800 kSPS 采样率 ADC。且具备高抗干扰能力 7 kV ESD (HBM)/ 4.4 kV EFT。
封装型式為 LQFP64(7 mm x 7 mm)，同封装型式的脚位兼容让用户能够弹性地优化产品规格与效能。
新唐 NuMaker-NUC1262SE 评估板和 Nu-Link 除错器为产品评估与开发的利器。并且支持第三方提供的 IDE，如 Keil MDK、IAR EWARM和带 GNU GCC 编译程序的 NuEclipse IDE。
NUC1262SE4AE目标应用领域 :
工业控制、灯光控制、键盘/鼠标、家电相关应用等。

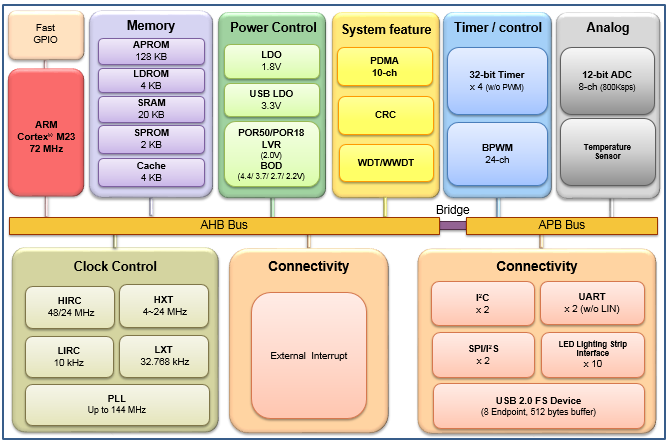

NUC1262SE4AE关键特性 :
| ? | 内核 ( core ) | ? | 脉波宽度调变 ( PWM ) | ||
| - | Arm Cortex?-M23 | - | 最高运行速度可达 72 MHz | ||
| - | 工作频率可达 72 MHz | - | 内建 16 位 PWM 产生器，可输出 24 路 PWM | ||
| - | 工作电压: 2.5V 至 5.5V | - | PWM 输出可以触发 A/D 转换 | ||
| - | 工作温度: - 40 ℃ 至 105 ℃ | ||||
| ? | 通讯接口 ( connectivity ) | ||||
| ? | 内存 ( memory ) | - | 支持 USB 2.0 全速装置 (无需外挂晶振设计) | ||
| - | 128 KB Flash | - | 两组 UART | ||
| - | 内嵌 20 KB SRAM | - | 两组 SPI [I2S]，择一设置 | ||
| - | 独立 4 KB ISP ROM | - | 两组 I2C | ||
| - | 2 KB SPROM ( Security Protection ROM ) | ||||
| - | 支持程序更新方式： | ? | 时钟控制 ( clock control ) | ||
| 在线系统更新 ISP ( In-System Programming ) | - | 内部 48 MHz 高速震荡器 ( HIRC48 ) | |||
| 在线电路更新 ICP ( In-Circuit Programming ) | - | 内部 10 KHz 低速晶振 | |||
| 在线应用程序更新 IAP ( In-Application Programming ) | - | 外部 4 to 24 MHz 高速晶振 | |||
| - | 外部 32.768 KHz 低速晶振 | ||||
| ? | 模拟数字转换器 ( ADC ) | ||||
| - | 12 位 8 通道 ADC | ||||
| - | 每秒转换速率可达 800 kSPS | ||||
