新唐M0564LG4AE单片机(含参数与中文资料)

关键字: 新唐单片机 nuvoton单片机 32位单片机 作者: 来源: 发布时间:2018-05-28 浏览:5

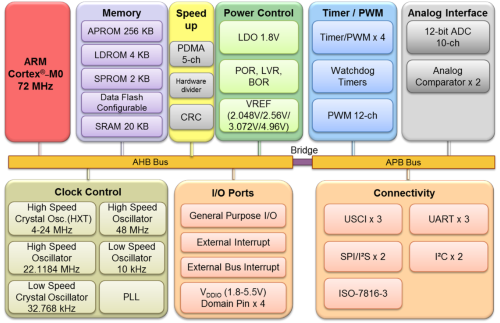

M0564LG4AE

M0564LG4AE系列为32位元单片机,内建ARM?Cortex?-M0 内核,速度高达72 MHz。主要产品特色包含可调式VDDIO管脚,其接受宽电压范围为1.8V到5.5V,便于连接与VDD电压不同之外部元件,达成更弹性的设计;PWM运行速度最高可达到144 MHz,提供高精准度控制;内建硬件除法器,提升软件执行速度;此外,M0564LG4AE内建SPROM (Security Protection ROM),提供一个独立且安全加密执行区域,以保护开发者的知识产权。M0564LG4AE可广泛应用于工业控制、马达控制、电表等相关应用。

M0564LG4AE支持2.5V至5.5V宽电压范围与-40℃至105℃工作温度,具256 Kbytes Flash记忆体、内建20 Kbytes SRAM、4 Kbytes独立Flash作为线上系统更新ISP (In-System Programming),同时也具备线上电路更新ICP (In-Circuit Programming),以及线上应用程式更新IAP (In-Application Programming)。M0564LG4AE 具备高抗干扰能力8KV ESD(HBM)/4KV EFT,并内嵌丰富通讯周边,如:计时器、看门狗、RTC、PDMA、EBI、UART、Smart Card interface、SPI、I2S、I2C、GPIO、高达12组通道的16位PWM、高达10组通道的12位ADC、类比比较器、温度检测、低电压重设和欠压检测、96位 UID (Unique Identification)与128位UCID (Unique Customer Identification);提供LQFP48封装。

应用领域 :

工业控制、马达控制、电表相关应用等。


关键特性 :
  • 内核(core)

    - ARM Cortex?-M0

    - 工作频率可达 72 MHz

    - 工作电压: 2.5V 至 5.5V

    - 工作温度: -40℃ 至 105℃

  • 记忆体(memory)

    - 256 KB应用程式 Flash

    - 内嵌20 KB SRAM

    - 独立4 KB ISP ROM

    - 2 KBSPROM(Security Protection ROM)

    - 支持程序更新方式:

    线上系统更新ISP (In-System Programming)

    线上电路更新ICP (In-Circuit Programming)

    线上应用程序更新IAP (In-Application Programming)

  • 类比数位转换器(ADC)

    - 12位10通道ADC

    - 每秒转换速率可达800 kSPS

  • 脉波宽度调变 (PWM)

    - 最高运行速度可达144 MHz

    - 内建16位PWM产生器,可输出12路PWM或6组互补配对PWM

    - PWM输出可以触发A/D转换

  • 通讯介面(connectivity)

    - 三组 USCI可设为UART、SPI、I2C

    - 三组UART

    - 两组SPI[I2S],择一设置

    - 两组SC[UART],择一设置

    - 两组 I2C

    - 提供一组16/8位外扩介面(EBI)

  • 时钟控制(clock control)

    - 内部48 KHz 高速晶振 (HIRC48)
    - 内部10 KHz 低速晶振

    - 内部22.1184 MHz振荡器 (HIRC, 1% 精准度25℃, 5V)

    - 外部32.768低速晶振

    - 外部4 to 24 MHz 高速晶振
