M031SIAAE(含参数与中文资料）
新唐 NuMicro M031SIAAE 微控制器集成了工作频率高达 72 MHz Arm? Cortex?-M0 内核，具有 32 位硬体乘法器/除法器，并配备 512 KB 闪存和 96 KB SRAM 以及提供 1.8V ~ 3.6V 低电压介面。
M031SIAAE 包含授权 emWin GUI 软体库，其中包含 emWin 软体库、范例、工具以及文件。
M031SIAAE 内嵌一个额外的安全保护 Flash 区块 ( SPROM, Security Protection ROM ) ，提供一个独立且安全加密执行区域以便保护开发者的知识产权。
凭借其特殊设计的性能，如 24 路 96 MHz PWM可 快速响应和控制外部模块，2 MSPS ADC 让电压、电流和传感器数据可快速和精确的转换，非常适用于电竞应用。此外针对消费性电子或传感设备等应用也提供高速通讯界面，24 MHz SPI 适用于高速感测及控制装置，7.2 MHz UART 并支援 1-wire 功能适用于高速加解密通讯。
M031SIAAE还提供大量外设，包括 9 通道 PDMA，2 组通用串行控制接口 (USCI) 可设为 UART, I2C 或 SPI, 2 组I2C，8 组UART，1 组 SPI/ I2S，1 組 Qual SPI，16 路 12 位 ADC 等，可满足各种应用需求。它可在 - 40 °C ~ 105 °C 的宽温度范围内工作。全系列相同封装 Pin to Pin 兼容。
应用领域：
- 电竞
- LED 灯控器
- 微型印表机
- 显示面板
- 家电

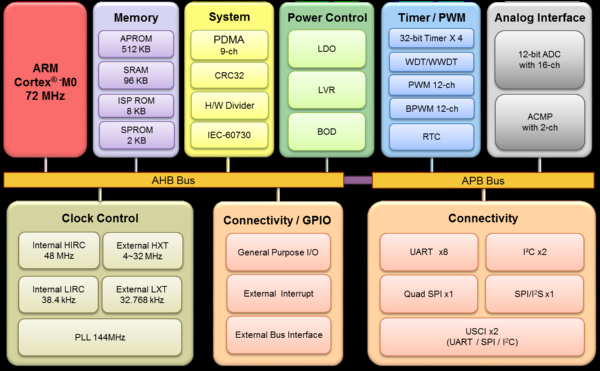

关键特性 :
| ? | 内核 ( Core ) | |
| - | Arm? Cortex?-M0，工作频率可达 72 MHz | |
| - | 32-bi t硬件乘法/ 除法器 | |
| ? | 内存( Memory ) | |
| - | 512 KB Flash | |
| - | 96 KB SRAM | |
| - | 8 KB ISP ROM | |
| - | 2048 Bytes SPROM ( Security Protection ROM ) | |
| - | 支持程序更新方式：
|
|
| ? | 时钟控制( Clock control ) | |
| - | 外部 4 ~ 32 MHz 高速晶振 | |
| - | 外部 32.768 KHz 低速晶振 | |
| - | 内部 48 MHz 高速震荡器 ( HIRC48 ) 全温误差 2 % | |
| - | 内部 38.4 KHz 低速晶振 ( LIRC ) | |
| - | 内部 PLL 可达 144 MHz | |
| ? | 定时器( Timers ) | |
| - | 4 个 32 位定时器 | |
| - | 1 个 24 位倒数 SysTick 定时器 | |
| ? | 脉波宽度调变 (PWM) | |
| - | 24 路 144 MHz 帶 12 位预分频及刹车功能的 16 位 PWM | |
| ? | 模拟(Analog) | |
| - | 16 通道转换速率可达 2 MSPS 的 12 位 ADC | |
| - | 支持两个模拟比较器 | |
| ? | 直接内存访问 (PDMA) | |
| - | 9 通道直接内存访问 (PDMA) | |
| ? | 通讯接口( Connectivity ) | |
| - | 八组高速 7.2 MHz UART | |
| - | 兩组高速 1 MHz I2C | |
| - | 一组高速 24 MHz SPI/I2S | |
| - | 一组高速 24 MHz Qual SPI | |
| - | 两组 USCI 可设为 UART、SPI、I2C | |
| ? | 55 GPIO(允许5 V I / O，除模拟脚位) | |
| ? | 96位唯一标识符( UID ) | |
| - | 可做为安全密钥 | |
| ? | 128位唯一客户标识符( UCID ) | |
| ? | 运作特性 | |
| - | 工作电压: 1.8V 至 3.6V | |
| - | 工作温度: - 40 ℃ 至 105 ℃ | |
| - | EFT 4.4 kV | |
| - | ESD HBM 5 kV | |
| ? | 封装 | |
| - | LQFP64 ( 7 x 7 mm ) | |
