新唐科技MCU应用于DALI 2.0 照明控制方案

关键字: Nuvoton芯片 Nuvoton单片机 Nuvoton解决方案 作者: 来源: 发布时间:2018-11-30 浏览:6

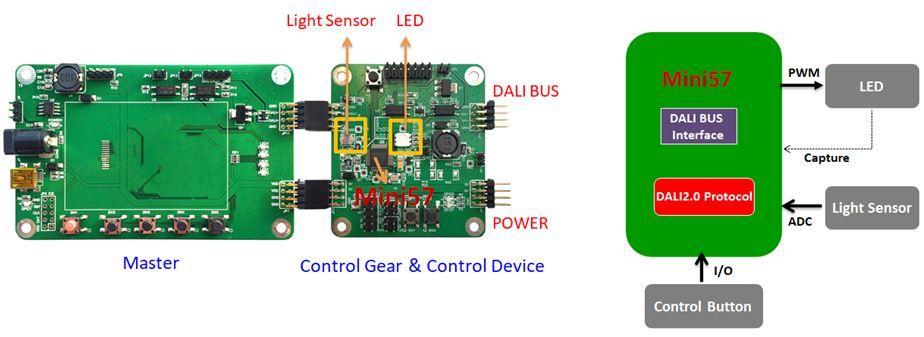

【方案介绍】

新唐 DALI 2.0 灯光控制解决方案搭载基于 ARM? Cortex?-M0 内核的 NuMicro? Mini57 系列微控制器,最高运行频率高达 50MHz,内嵌 32KB Flash 内存及 4KB SRAM,在 DALI 2.0 的应用中可支援多种的协定,例如,标准 207 的 LED 装置、标准 202 的紧急灯…等,新唐方案上亦整合了 DALI BUS 界面,可连接 DALI 系统与其它 DALI 产品互动,对于 DALI 设备的开发者而言,可带来极大的便利性。 本方案主要实现 DALI 2.0 所需的多主机控制,此外,所需的软硬件完全开源,是一个对于开发者极为友善的平台,借由 NuMicro? Mini57 系列的高运算能力,快速转化资料以进行装置控制,开发者亦可以实现复合型装置应用。

【方案特色】

  • 符合 DALI2.0 协议
  • 支持 DALI2.0 多主机互动模式
  • 具有总线冲突检测及修复功能
  • 电路简单,成本低
  • 宽电压输入支援8到24伏
  • 16位PWM输出控制
  • PWM可触发ADC
  • 硬件捕捉 (Capture) 功能
  • 芯片工作温度105度

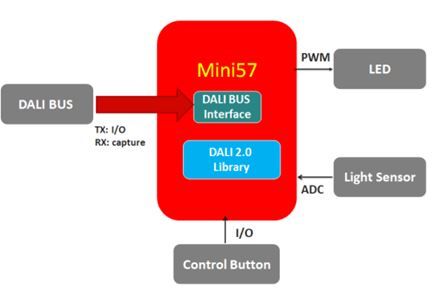

【系统方块图】

【规格说明】

相关IC :

? Control Gear :Mini57EDE

? Control Device :N76E003

? NUC240SE3AE for DALI Master

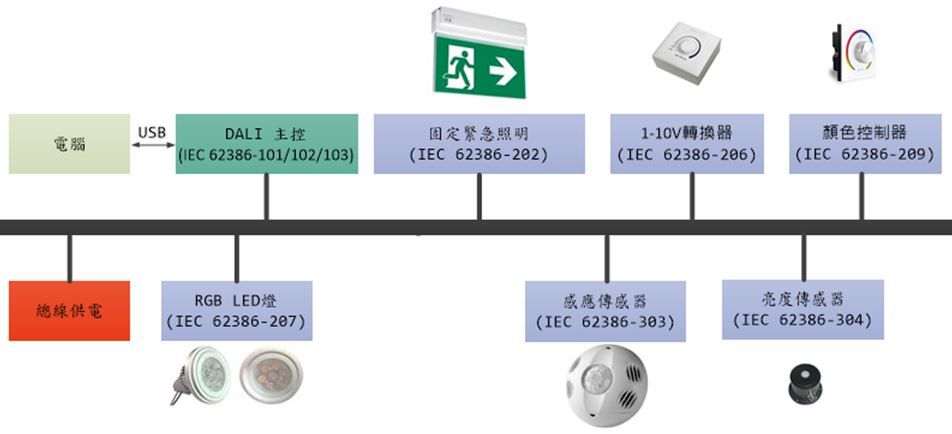

【方案应用】

提供完整的 Dali 2.0 协议

  • IEC62386-202 (紧急照明)
  • IEC62386-203 (高强度灯泡)
  • IEC62386-206 (1-10V转换器)
  • IEC62386-207 (RGB LED灯)
  • IEC62386-209 (颜色控制器)
  • IEC62386-303 (感应传感器)
  • IEC62386-304 (亮度传感器)
